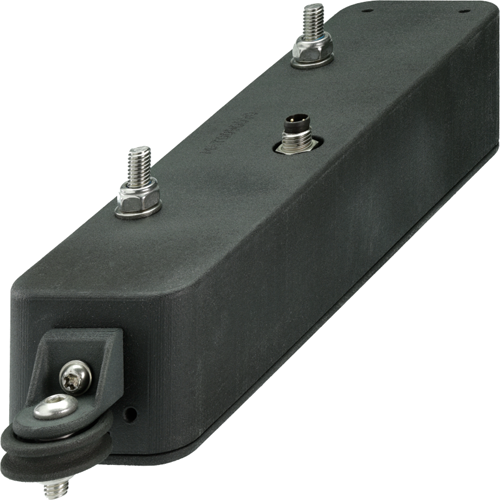

EC.B Induktiver Positionssensor¶


Sensor zur Bruchüberwachung von Energieketten durch Erkennung von Längenveränderungen innerhalb der Energiekette

Mechanische Spezifikationen¶

Balluff Technischezeichnung.png

Technische Daten:

Funktionale Sicherheit:
MTTF (40°C)	a	200

Material:
Aktive Fläche	PBT
Gehäuse	SLS

Mechanische Merkmale:
Abmessungen	mm	30 x 50 x 200
Anzugsdrehmoment max.	Nm	3

Erfassungsbereich/Messbereich:
Linearitätsabweichung max.	µm	±300
Linearitätsbereich SI	mm	0 … 103
Messbereich	mm	0 … 103
Temperaturdrift max. vom Endwert	%	±1,5

Ausgang/Schnittstelle:

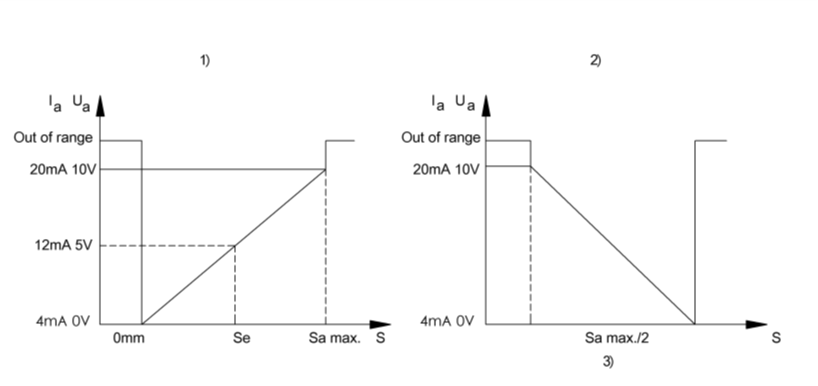

Analogausgang		Analog, Spannung 0 … 10 V Analog, Strom 4… 20 mA
Ausgangscharakteristik		Einstellbar
Ausgangsspannung (Se/ SI max./ SI min.)	V	5 / 10 / 0
Ausgangsstrom (Se / SI max./ SI min.)	mA	12 / 20 / 4

Elektrische Merkmale:
Bemessungsbetriebsspannung Ue	V DC	24
Bemessungsisolationsspannung Ui	V DC	75
Betriebsspannung Ub	V DC	16 … 30
Lastwiderstand RL	Ω	2000 … 500
Leerlaufstrom Io max. bei Ue	mA	30
Restwelligkeit max.	% von Ue	10
Steigung I	mA/mm	0,16
Steigung U	V/mm	0,10
