Kleiner Kraftsensor (5 pin)¶
Der Kleine Kraftsensor ist ein EC.P Sensor der über Dehnungsmessungsstreifen Zug und Schubkraftwerte misst
Mechanische Spezifikationen¶

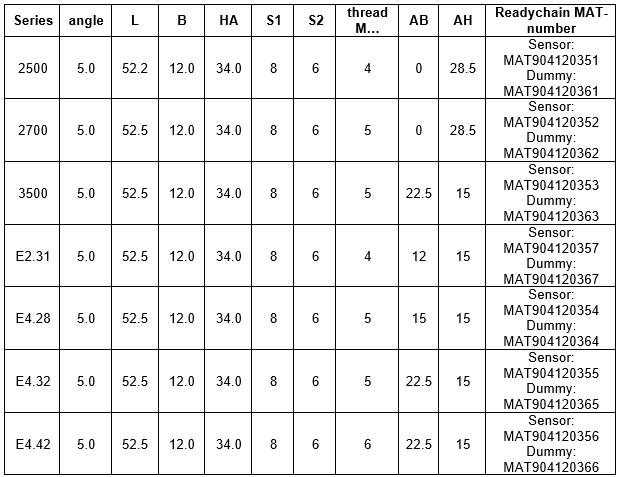

Verschiedene Abstände der Bohrungen des Rahmens für Dummy und Sensor (verschiedene e-ketten®)
Elektrischer Aufbau¶
-7a2be5bd-6bc5-4ec9-b3d0-29ad67febd44.png)
-0d77994f-76d9-4f5e-b63b-1e899efd12a0.png)
Anschlussleitung: MAT904201892 (CF10.05.05)
| Description | Farbe | PIN-Stecker | i.Sense:modul II |
|---|---|---|---|
| +Sig | Weiß | 1 | X1-2/X2-2 (+Signal) |
| +Exc | Gelb | 2 | X1-4/X2-4 (+Excitation) |
| -Sig | Braun | 3 | X1-1/X2-1 (-Signal) |
| -Exc | Grün | 4 | X1-3/X2-3 (-Excitation) |
| +Sen | Grau | 5 | X1-6/X2-6 (+Sense) |
| Shield | Schwarz | Case | X1-7/X2-7 (Shield) |
Elektrische Spezifikationen¶
| Spannungsversorgung |
Max. 5V DC |
|---|---|
| Ausgangswiderstand Messbrücke |
350 (+/-1) Ω |
| Eingangswiderstandstand Messbrücke | 370 (+/-20) Ω |
| Steckverbinder |
M12 Industriestecker (5 Pins), A-Codiert |
| Schutzart |
IP67 |
